A sidro za zabijanje čavala je jednodijelni uređaj za pričvršćivanje koji kombinira betonski čavao i sidrenu čahuru, omogućujući da se čekićem zabije izravno u beton, zid ili blok — u mnogim primjenama nije potrebno prethodno bušenje. Za obrtnike i kućne majstore koji trebaju brzo, pouzdano sidro niskog profila u tvrdim osnovnim materijalima, sidro za zabijanje čavala pruža vrijeme ugradnje do 70% brže od tradicionalnih ekspanzionih sidara koja zahtijevaju zasebno svrdlo i vijak.
Ovaj vodič točno opisuje kako sidro za zabijanje čavalas rad, dostupne vrste, njihova usporedba s alternativnim metodama pričvršćivanja, podaci o nosivosti, najbolje prakse ugradnje i odgovori na najčešća pitanja.
Kako radi sidro za zabijanje čavala?
A sidro za zabijanje čavala radi kroz mehaničko širenje: klin od kaljenog čelika (čavao) se zabija u unaprijed ugrađeno ili zajedno ugrađeno tijelo sidra (čahuru), tjerajući donji dio čahure da se širi prema van prema stjenkama rupe ili osnovnog materijala, stvarajući trenje i blokadu ležaja koja se opire izvlačenju. Postupak je jednostavan:
- Postavite sidro — Postavite sklop sidra (čavlić prethodno labavo umetnut u čahuru) na materijal na željeno mjesto.
- Zabijte čavao — Udarajte po glavi čavla čekićem (ili alatom s puderom za velike količine) dok čavao potpuno ne sjedne i ne poravna se.
- Ekspanzija zaključava sidro — Dok čavao putuje niz provrt rukavca, suženi dio na vrhu čavla tjera donje krakove rukavca da se rašire prema van, hvatajući okolni materijal.
- Ugradite učvršćenje — Glava čavla (ili podloška/prirubnica sastavni dio nekih dizajna) pričvršćuje učvršćenje na površinu.
U prethodno izbušenim primjenama, čahura se prvo umetne u probnu rupu odgovarajuće veličine, zatim se zabija čavao. U izvedbama s izravnim zabijanjem prilagođenim mekšem zidu, cijeli sklop prodire u materijal bez prethodnog bušenja.
Vrste sidara za zabijanje čavala: koji dizajn odgovara vašoj primjeni?
Sidra za zabijanje čavala nisu jedna veličina za sve. Postoji nekoliko različitih dizajna, svaki optimiziran za različite osnovne materijale, smjerove opterećenja i metode ugradnje.
1. Pogonsko sidro s udarnim čekićem
The udarno sidro je najčešći oblik sidra za zabijanje čavala za opću građevinsku uporabu. Sastoji se od čahure od legure cinka ili najlona i klina od kaljenog ugljičnog čelika. Čahura se umetne u prethodno izbušenu rupu (odgovara vanjskom promjeru čahure), učvršćenje se postavi preko prirubnice čahure, a klin se zabije u ravnini s čekićem. Standardne veličine kreću se od 1/4" × 1" do 3/8" × 3", s radnim smičnim opterećenjima od 200–900 lbs, ovisno o veličini i osnovnom materijalu. Idealan je za pričvršćivanje obloga, obujmica za vodove, električnih kutija i pragova na betonske podove ili zidove od blokova.
2. Pogonsko sidro od cinka (sidro s klinom s ravnom glavom)
The cink pogonsko sidro koristi čahuru od legure cinka za umjerenu otpornost na koroziju i ravnu glavu niskog profila koja je u ravnini s površinom učvršćenja nakon pokretanja. Obično se koristi u malim opterećenim unutarnjim primjenama — pričvršćivanje metalnih tračnica, stezaljki za cijevi, spojnica za upravljanje žicama i znakova na beton ili blok. Pogonska sidra od cinka ne preporučuju se za vanjske prostore ili okruženja s visokom vlažnošću; verzije od nehrđajućeg čelika ili najlona treba zamijeniti u tim uvjetima.
3. Najlonsko sidro za zabijanje čavala
A najlonsko sidro za zabijanje čavala zamjenjuje metalnu čahuru najlonskim tijelom, dajući mu potpunu otpornost na koroziju, električnu izolaciju i kompatibilnost s materijalima koje bi galvanski kontakt s metalom mogao oštetiti. Uobičajene primjene uključuju sidrenje pločica i kamena, zahtjeve za električnom izolacijom i vanjska okruženja gdje je korozija metala problem. Kompromis je manja smična i vlačna čvrstoća u usporedbi s dizajnom metalnih rukavaca — obično 100–400 lbs radnog opterećenja naspram 200–900 lbs za verzije od cinka ili čelika.
4. Pogonsko sidro koje se aktivira prahom (PAF čavao)
U komercijalnoj gradnji velikog volumena, a zatvarač koji se aktivira prahom (PAF) — također se naziva sidro za čavle koje se aktivira prahom — koristi kontrolirano eksplozivno punjenje za zabijanje stvrdnutog čavala izravno u beton ili čelik u djeliću sekunde. Ove su najbrže sidro za zabijanje čavalas dostupan, široko se koristi za pričvršćivanje čeličnih tračnica na betonske ploče, drvenih podnih ploča na beton i rešetke spuštenog stropa na betonske palube. Tipične su dubine prodiranja od 1/2" do 1-1/4" u beton, s vrijednostima smicanja od 500–1500 lbs po spojnici u betonu od 3000 PSI.
5. Betonski izrezani čavao (zidani čavao)
Najjednostavniji oblik a sidro za zabijanje čavala , otvrdnuli zidarski izrezani čavao zabija se direktno u spojnice žbuke ili mekšeg blok materijala bez rukavca. To je opcija s najnižom cijenom (samo 0,03 USD po spojnom elementu u rasutom stanju) i najbrža za ugradnju, ali i najmanje dosljedna u vrijednostima držanja i nije prikladna za strukturna opterećenja. Najbolje se koristi za pričvršćivanje obrubnih traka na spojeve žbuke, privremene oplate ili lagane obloge za blok.
Usporedba tipova za zabijanje čavala: opterećenja, materijali i najbolje upotrebe
| Vrsta | Materijal rukava | Tipično radno opterećenje | Potrebno je prethodno bušenje? | Najbolja aplikacija | Cijena po jedinici |
| Pogonsko sidro s čekićem | Legura cinka / čelik | 200–900 lbs | da | Obujmice za cijevi, podupirač, obloga | 0,15 USD – 0,60 USD |
| Cink pogonsko sidro | Legura cinka | 150–600 lbs | da | Svjetlosna unutarnja tijela | 0,10 USD – 0,45 USD |
| Zabijač najlonskih čavala | Najlon | 100–400 lbs | da | Korozivna okruženja, pločice | 0,12 USD – 0,50 USD |
| PAF sidro za čavle | Kaljeni čelik | 500–1500 lbs | br | Čelična tračnica, donje ploče | 0,20 USD – 0,80 USD |
| Zidarstvo Cut Nail | Kaljeni čelik | 50–200 lbs | br | Obloga, spojevi žbuke | 0,03 USD – 0,15 USD |
Tablica 1: Usporedba tipova sidara za zabijanje čavala prema materijalu, nosivosti, načinu ugradnje i cijeni.
Sidro za zabijanje čavala u odnosu na druge spojne elemente za beton: Kakva je njihova usporedba?
The sidro za zabijanje čavala odlikuje se brzinom i jednostavnošću, ali nije uvijek najbolji izbor. Razumijevanje toga kako se slaže s vijčanim sidrima, klinastim sidrima i ljepljivim sidrima pomaže u odabiru pravog pričvršćivača za posao.
| Vrsta pričvršćivača | Brzina instalacije | Maksimalno vlačno opterećenje | Uklonjivo? | Najbolji osnovni materijal | Otpornost na vibracije |
| Sidro za zabijanje čavala | Vrlo brzo (5–15 s) | 200–900 lbs | br (permanent) | Čvrsti beton / blok | dobro |
| Vijčano sidro (u stilu Tapcona) | Umjereno (2–4 min) | 200–1200 lbs | da (re-usable) | Beton, cigla, blok | Vrlo dobro |
| Klinasto sidro | Umjereno (3–5 min) | 1500–8000 lbs | br (permanent) | Samo čvrsti beton | Izvrsno |
| Sidro za rukav | Umjereno (3–5 min) | 500–3500 lbs | br | Beton, blok, cigla | dobro |
| Ljepljivo sidro | Sporo (potrebno vrijeme stvrdnjavanja) | 2.000–20.000 lbs | br | Beton, ispucale zone | Izvrsno |
Tablica 2: Sidra s čavlima u odnosu na alternativne spojne elemente za beton — brzina, opterećenje, mogućnost uklanjanja i najbolji slučajevi upotrebe.
Ključni zaključak: Odaberite a sidro za zabijanje čavala kada je brzina postavljanja najvažnija, opterećenje je malo do umjereno (ispod 900 lbs), a postojanost je prihvatljiva. Za teška konstrukcijska opterećenja, seizmičke zone ili primjene koje zahtijevaju buduće uklanjanje, prikladnija su klinasta sidra, vijčana sidra ili ljepljiva sidra.
Nosivost sidra za zabijanje čavala: što brojke znače
Podaci o nosivosti za sidro za zabijanje čavalas obično se objavljuje kao krajnje opterećenje (opterećenje kvara u testiranju) podijeljeno sa sigurnosnim faktorom od 4:1 da bi se došlo do dopušteno radno opterećenje . Uvijek projektirajte dopušteno (radno) opterećenje, a ne krajnje opterećenje. Ključne varijable koje utječu na izvedbu:
- Tlačna čvrstoća betona (PSI) — Veći PSI beton (npr. 4000 PSI) daje značajno veće vrijednosti sidrenja od betona 2500 PSI. Udarno sidro od 1/4" × 1" može postići smicanje od 300 lbs u betonu od 3000 PSI, ali samo 185 lbs u betonu od 2000 PSI.
- Promjer sidra i dubina ugradnje — Veći promjer (3/8" u odnosu na 1/4") i veće ugrađivanje značajno povećavaju otpor izvlačenja. Sidro od 3/8" × 3" može nositi 3x opterećenje od jedinice od 1/4" × 1" u istom osnovnom materijalu.
- Rubni i razmak — Instaliranje a sidro za zabijanje čavala preblizu rubu betona znatno smanjuje kapacitet. Minimalna udaljenost ruba obično je 10x promjera sidra (npr. 2-1/2" za sidro od 1/4"). Minimalni razmak između sidara također je obično 10x promjera.
- Smjer opterećenja — Posmična opterećenja (paralelno s površinom) općenito su veća od vlačnih opterećenja (okomita, izvlačenja) za sidra s čavlima.
- Stanje osnovnog materijala — Napuknuti beton, šuplji blokovi ili oštećeni zidovi smanjuju vrijednost zadržavanja. Sidra za zabijanje čavala are not rated for use in cracked concrete u uvjetima dinamičkog ili seizmičkog opterećenja.
Kako instalirati sidro za zabijanje čavala: vodič korak po korak
Ispravna instalacija a sidro za zabijanje čavala je jednostavan, ali zahtijeva pozornost na veličinu rupe, dubinu i okomito zabijanje — pogreške u bilo kojem koraku smanjuju snagu držanja za 30–60%.
Potrebni alati i materijali
- Udarna bušilica sa svrdlom za zidanje s karbidnim vrhom odgovarajuće veličine (promjer odgovara vanjskom promjeru čahure sidra)
- Čekić (16–22 oz loptica ili čekić s kandžama)
- Mjerač dubine ili mjerač trake
- Komprimirani zrak ili žarulja za ispuhivanje (za čišćenje otvora)
- Sidra za zabijanje čavala u traženoj veličini i materijalu
- Zaštitne naočale
Koraci instalacije
- Označite mjesto — Koristite olovku ili marker kako biste točno označili gdje će se sidro postaviti, pazeći da su ispunjeni zahtjevi za udaljenost ruba (minimalno 10× promjer sidra od bilo kojeg betonskog ruba).
- Izbušite pilot rupu — Upotrebom udarnog bušilice s odgovarajućim svrdlom za zidanje od tvrdog metala, bušite okomito na površinu do potrebne dubine (duljina sidra najmanje 1/2" za uklanjanje krhotina). Bušenje pod kutom slabi instalaciju sidra.
- Očistite rupu — Ispuhnite betonsku prašinu iz rupe komprimiranim zrakom ili žaruljom za ispuhivanje. Krhotine zaostale u rupi sprječavaju potpuno širenje rukavca i smanjuju snagu držanja do 40%.
- Postavite učvršćenje (ako je primjenjivo) — Ako sidro prolazi kroz rupu za učvršćenje, poravnajte učvršćenje prije umetanja sidra.
- Umetnite sidro — Gurnite sidro za zabijanje čavala sklop (navlaka s prethodno labavo umetnutom iglom) u rupu sve dok prirubnica ne bude u ravnini s učvršćenjem ili površinom.

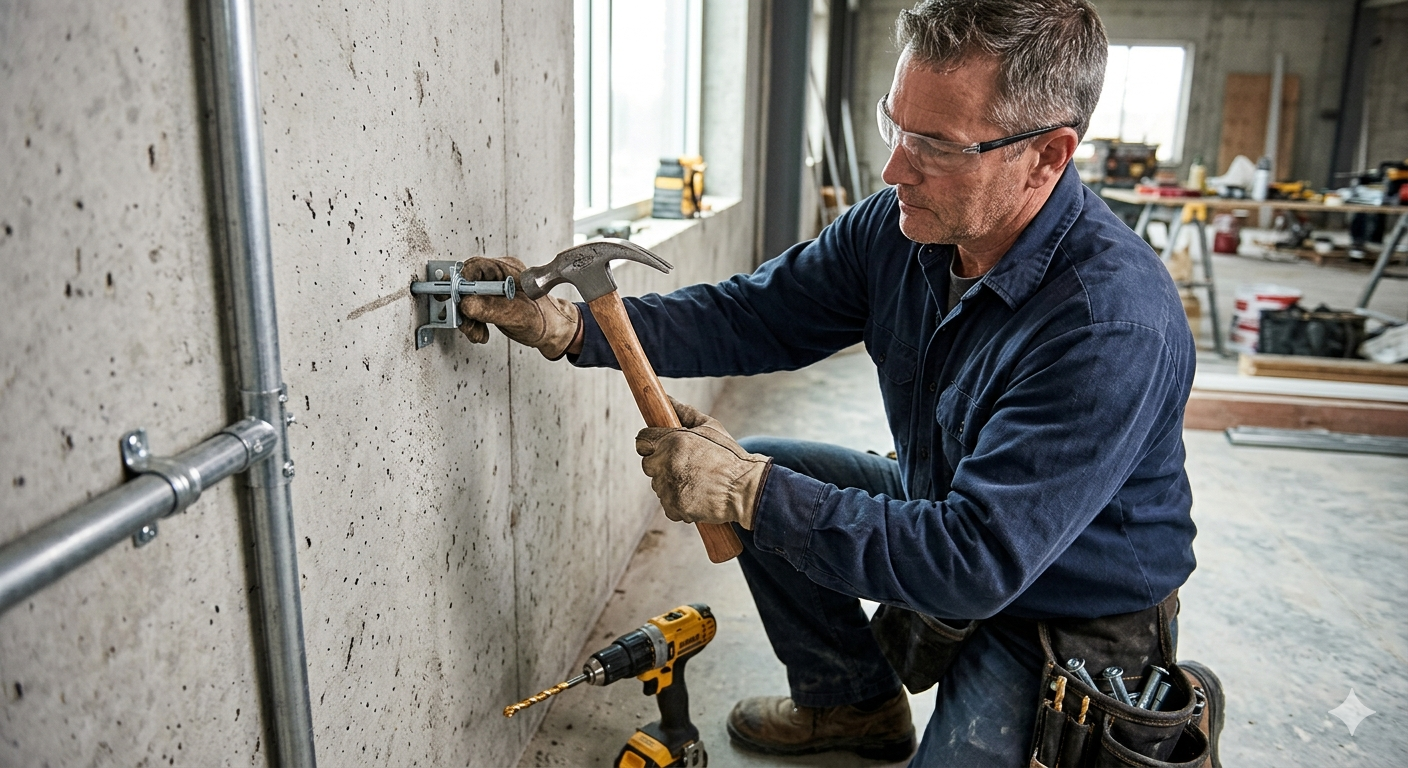

- Zabodite iglu — Udarajte čekićem po glavi čavla ravnomjerno i više puta dok glava čavla potpuno ne sjedne u ravninu s vrhom rukavca. Obično je potrebno 5–15 čvrstih udaraca čekićem. Nemojte pretjerano udarati nakon ispiranja - to može oštetiti mehanizam za proširenje.
- Pregledajte instalaciju — Vizualno potvrdite da je klin potpuno namješten, da je prirubnica rukavca čvrsto pričvršćena na površinu i da nema razmaka između učvršćenja i osnovnog materijala.
Stručni savjet: Ako klin padne prije nego što prirubnica čvrsto sjedi, rupa je preduboka. Ako se klin ne može ugurati u ravnini bez pretjerane sile, rupa bi mogla biti premala - nikada nemojte forsirati neusklađeno sidro, jer riskirate rascjep čahure i gubitak sve čvrstoće držanja.
Uobičajene primjene sidra za zabijanje čavala u građevinarstvu i DIY
Sidra za zabijanje čavala su jedan od najsvestranijih spojnih elemenata za laku upotrebu u betonskim i zidanim konstrukcijama, koji se koriste u širokom rasponu komercijalnih, industrijskih i stambenih primjena.
Komercijalna i industrijska uporaba
- Pričvršćivanje obujmica za električne vodove i EMT traka na betonske zidove i stropove
- Pričvršćivanje metalnih potpornih (unistrut) kanala na betonske palube
- Pričvršćivanje rešetkastih vješalica spuštenog stropa na podnožje betonske ploče
- Ugradnja stezaljki nosača cijevi i nosača nosača kabela
- Pričvršćivanje donjih ploča tračnica s metalnim klinovima na betonske podove (s PAF sidrima za čavle)
- Montaža okvira pristupnih ploča i pragova vrata
Kućna i kućna upotreba
- Pričvršćivanje obloga na betonske zidove podruma za oblaganje ili izolacijski okvir
- Pričvršćivanje zidnih nosača polica na temeljne zidove od betona ili blokova
- Pričvršćivanje okvira prozora, kućišta vrata i postolja na beton ili zid
- Ugradnja osnovnog hardvera za vanjske stupove ograde u betonske terase
- Pričvršćivanje rasvjetnih tijela, senzora pokreta i sigurnosnih kamera na zidane eksterijere
- Pričvršćivanje vrtnih rubova i krajobraznih obruba na betonske staze
Kako odabrati pravu veličinu sidra za zabijanje čavala
Odabir ispravnog sidro za zabijanje čavala veličina zahtijeva balansiranje potrebnog opterećenja, promjera rupe za učvršćenje, osnovnog materijala i raspoložive dubine ugradnje. Koristite sljedeću logiku veličine:
| Veličina sidra | Veličina svrdla | Min. ugradnja | Smicanje (3000 PSI) | Vlačna čvrstoća (3000 PSI) | Tipična uporaba |
| 3/16" × 7/8" | 3/16" | 1/2" | ~185 lbs | ~120 lbs | Stezaljke za kabele, tanki rub |
| 1/4" × 1" | 1/4" | 5/8" | ~300 lbs | ~195 lbs | Spojnice za vodove, trake |
| 1/4" × 1-1/4" | 1/4" | 7/8" | ~380 lbs | ~ 240 lbs | Krzno, lagani nosači |
| 3/8" × 2" | 3/8" | 1-3/8" | ~720 lbs | ~465 lbs | Podporni kanal, vješalice za cijevi |
| 3/8" × 3" | 3/8" | 2-3/8" | ~900 lbs | ~595 lbs | Nosači za teške cijevi, police |
Tablica 3: Vodič za veličinu sidra za zabijanje čavala sa zahtjevima za svrdlo, dubinom ugradnje i dopuštenim vrijednostima opterećenja u betonu od 3000 PSI.
Glavne pogreške pri zabijanju sidra i kako ih izbjeći
Većina sidro za zabijanje čavala kvarovi na terenu povezuju se s malim skupom grešaka u instalaciji koje se mogu izbjeći. Biti svjestan njih prije nego što počnete može spriječiti skupe prerade.
- Pogrešan promjer rupe — Najčešća greška. Korištenje bita koje je čak i 1/32" preveliko dovodi do toga da se rukavac vrti u rupi umjesto da se širi, što daje snagu držanja gotovo nultu. Uvijek provjerite da veličina bita točno odgovara vanjskom promjeru rukavca sidra.
- Nedovoljna dubina rupe — Ako je rupa preplitka, igla ne može ići dovoljno daleko da potpuno raširi čahuru. Uvijek bušite najmanje 1/2" dublje od minimalnog utiskivanja sidra.
- Prljava rupa — Betonska prašina i krhotine u rupi djeluju kao mazivo, smanjujući trenje između proširenog rukavca i stijenke rupe do 40%. Prije umetanja sidra uvijek otpuhnite rupu.
- Ugradnja u šuplje blok ćelije — A sidro za zabijanje čavala zabijen u šupljinu CMU bloka nema protiv čega proširiti i odmah će otkazati. Uvijek sidrite u čvrstu mrežu ili čeonu ljusku bloka ili umjesto toga upotrijebite polugu ili sidro za šuplji zid.
- Vožnja pod kutom — Rupa pod kutom i ugradnja pod kutom stvaraju asimetrično širenje, smanjujući čvrstoću držanja i stvarajući ekscentrično opterećenje na učvršćenju.
- Postavljanje preblizu rubu ili drugom sidru — Kršenje minimalnih rubnih i razmaka uzrokuje slom betonskog konusa pri opterećenjima znatno ispod nazivnog kapaciteta. Održavajte ≥ 10× promjer od rubova i između sidara.
Često postavljana pitanja o sidrima za zabijanje čavala
P: Može li se sidro za zabijanje čavala ukloniti nakon postavljanja?
Općenito, ne — a sidro za zabijanje čavala smatra se trajnim spojem. Nakon što se zatik zabije i čahura se proširi, sidro se ne može izvući bez uništavanja čahure. Najpraktičnija metoda uklanjanja je zabijanje klina do kraja kroz čahuru u beton (gdje dubina rupe dopušta), zatim zakrpanje površine. Za primjene gdje je potrebno buduće uklanjanje, umjesto toga upotrijebite betonsko sidro s vijcima.
P: Mogu li se tipla s čavlima koristiti u cigli ili prirodnom kamenu?
Sidra za zabijanje čavala može se koristiti u punoj cigli i nekom prirodnom kamenu uz oprez. Izbušite tijelo cigle (ne spoj morta) pomoću bušilice s čekićem, pazeći da ne slomite ciglu. U meku ili slabo pečenu opeku, bušite bez postavljanja čekića i koristite najlonsku čahuru za manje sile širenja. Prirodni kamen se uvelike razlikuje — tvrdi granit dobro prihvaća sidra s čavlima, dok meki pješčenjak ili vapnenac mogu popucati. Uvijek prvo testirajte na uzorku i smanjite primijenjena opterećenja za najmanje 50% za bilo koji kamen osim betona.
P: Koja je razlika između sidra za zabijanje čavala i zakretnog vijka?
A sidro za zabijanje čavala je dizajniran isključivo za čvrste temeljne materijale (beton, zid, puna cigla) gdje se sidro može proširiti uz zidove rupe. A preklopni vijak je dizajniran za šuplje materijale (gipsane ploče, šuplje blokove, šuplja metalna vrata) gdje se krilo opterećeno oprugom ili gravitacijom širi iza šupljine. Korištenje ankera s čavlima u šupljem materijalu rezultirat će trenutačnim kvarom; korištenje zakretnog vijka u čvrstom betonu je nepotrebno i nepraktično.
P: Jesu li sidra za zabijanje čavala namijenjena za vanjsku i mokru okolinu?
Ovisi o materijalu rukava. Standardna legura cinka sidro za zabijanje čavalas prikladni su za povremenu vlagu, ali će korodirati u stalno vlažnom ili morskom okruženju tijekom 2-5 godina. Za vanjske izložene primjene koristite najlonsko sidro za zabijanje čavalas ili navedite sidra s komponentama od nehrđajućeg čelika. Za potpuno uronjena ili kemijski agresivna okruženja, ljepljiva sidra s nehrđajućom navojnom šipkom su poželjno rješenje.
P: Koliko tiplova za zabijanje čavala trebam za podupiranje police na betonskom zidu?
Za zidni nosač police u betonu pomoću 1/4" × 1" udarno sidros (dopuštena vlačna čvrstoća ~195 lbs svaki u betonu od 3000 PSI), primijenite sigurnosni faktor od 4:1 na ukupno opterećenje police uključujući težinu police, sadržaj i dinamičko opterećenje (ljudi koji se na nju oslanjaju). Polica za koju se očekuje da nosi ukupno 150 lbs trebala bi biti usidrena s najmanje 4 sidra koja osiguravaju dopušteni vlačni kapacitet od 780 lbs — više od 5 puta primijenjeno opterećenje. Za teške police preko 250 lbs, nadogradite na 3/8" sidra ili koristite klinaste sidra.
P: Mogu li se tipla s čavlima koristiti u stropovima (nadzemne aplikacije)?
Da, ali uz važne napomene. Nadzemni sidro za zabijanje čavala instalacije su podložne vlačnom (izvlačenju) opterećenju, a ne smicanju, a vlačna sposobnost je niža — obično 35-45% vrijednosti smicanja. Osim toga, nadzemna sidra zahtijevaju viši faktor sigurnosti (obično 5:1 ili veći u nastanjenim prostorima) zbog opasnosti od pada. Za spuštenu stropnu rešetku u komercijalnoj gradnji, lagana PAF sidra za čavle prihvaćena su kodom sa specifičnim zahtjevima za razmak, ali za teža viseća opterećenja (preko 25 lbs po sidrišnoj točki), posavjetujte se s građevinskim inženjerom i koristite certificirana ljepljiva ili mehanička sidra.
Zaključak: Kada je sidro za zabijanje čavala pravi izbor?
A sidro za zabijanje čavala je pravi izbor kada trebate brzo, trajno rješenje za pričvršćivanje za laka do umjerena opterećenja u čvrstom betonu ili zidu, a brzina ugradnje je prioritet. Za kanale vodova, obloge, obujmice za cijevi, stropnu rešetku, pragove i stotine sličnih građevinskih zadataka, niti jedan pričvršćivač ne odgovara kombinaciji jednostavnosti, brzine (5–15 sekundi po sidru), niske cijene (0,10–0,60 USD po jedinici) i odgovarajuće nosivosti.
Gdje sidro za zabijanje čavalas manjak — teška konstrukcijska opterećenja preko 1000 lbs, seizmičko ili dinamičko opterećenje, napuknuti beton, šuplje blokove ili bilo koja primjena koja zahtijeva buduće uklanjanje — alternativni sidreni sustavi su pravi izbor.
Ključevi za pouzdanu izvedbu su jednostavni: uskladite veličinu sidra i materijal rukavca s primjenom, izbušite rupu do točnog promjera s odgovarajućom dubinom, očistite rupu prije umetanja sidra, zabodite klin pravokutno do potpunog zahvata i poštujte minimalne rubne i razmake. Učinite ovih pet stvari dosljedno, i a sidro za zabijanje čavala svaki će put raditi do svog punog nazivnog kapaciteta.
